【用途與簡介】

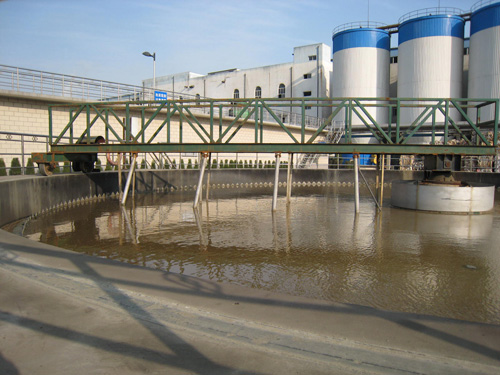

本機型多用于大直徑的輻流式沉淀池的機械亂泥。為雙周邊驅動，中心支墩式，上部設有浮渣收集裝置，采用中心配水，利用液位差自吸式排泥，適宜的直徑范圍大于18米。
用戶選定型號后提供詳細土建條件圖。
【技術參數】
型號 | 池徑 （m） | 池深 （m） | 周邊線速度 （m/min） | 驅動功率 (kw) |
SSG20 | 20 | 3.5 | ～2 | 0.75×2 |
SSG25 | 25 | 3.5 | ～2 | 0.75×2 |
SSG30 | 30 | 4.0 | ～2 | 0.75×2 |
SSG35 | 35 | 4.0 | ～2 | 1.5×2 |
SSG40 | 40 | 4.5 | ～2 | 1.5×2 |
SSG45 | 45 | 4.5 | ～2 | 1.5×2 |
SSG50 | 50 | 5.0 | ～2 | 1.5×2 |
SSG55 | 55 | 5.0 | ～2 | 1.5×2 |
SSG60 | 60 | 5.2 | ～2 | 2.2×2 |
SSG80 | 80 | 5.5 | ～2 | 2.2×2 |
SSG100 | 100 | 5.5 | ～2 | 4.0×2 |
【土建尺寸參數】
型號 | SSG20 | SSG25 | SSG30 | SSG35 | SSG40 | SSG45 | SSG50 | SSG55 | SSG60 |
H(m) | 3.0～3.5 | 3.0～3.5 | 3.0～3.5 | 3.0～3.5 | 3.0～3.5 | 3.0～3.5 | 3.0～3.5 | 3.0～3.5 | 3.0～3.5 |
H1(mm) | 590 | 750 | 910 | 1070 | 1240 | 1400 | 1570 | 1730 | 1900 |
D1(mm) | 3850 | 4050 | 4250 | 4450 | 4650 | 4850 | 5050 | 5250 | 5450 |
D2(mm) | 3580 | 3780 | 3980 | 4180 | 4380 | 4580 | 4780 | 4980 | 5180 |
L1(mm) | 400 | 500 | 600 | 600 | 600 | 600 | 800 | 800 | 800 |
L2(mm) | 1200 | 1200 | 1500 | 1500 | 1750 | 1750 | 2000 | 2000 | 2200 |
預埋套管DN(mm) | 250 | 250 | 250 | 250 | 300 | 300 | 300 | 300 | 300 |
H2(mm) | 500 | 500 | 550 | 600 | 600 | 700 | 700 | 700 | 700 |
B1(mm) | 550 | 500 | 500 | 550 | 550 | 600 | 600 | 600 | 600 |
n(個) | 113 | 148 | 173 | 208 | 233 | 268 | 293 | 323 | 353 |
n1(個) | 103 | 138 | 163 | 198 | 223 | 258 | 283 | 313 |
